Sensor de corriente CA monofásico hasta 40 A Victron Energy
Visualiza la producción de tu inversor fotovoltaico en tu sistema Victron, desde el dispositivo GX o el portal VRM
Descripción del producto

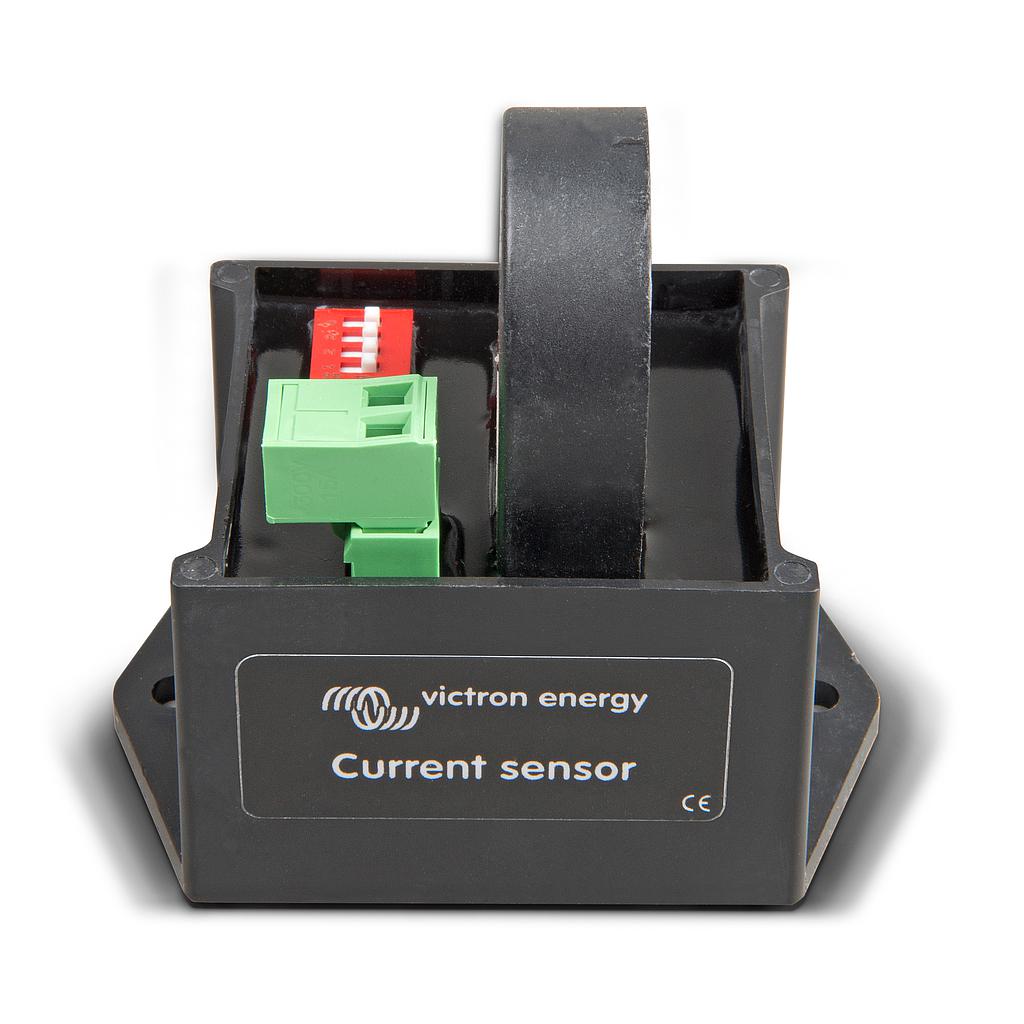

El sensor de corriente CA de Victron Energy es un accesorio sencillo que permite medir la corriente de salida de un inversor fotovoltaico de red y ver su producción solar en un sistema Victron. Los datos aparecen en el dispositivo GX (como el Color Control GX) y en el portal online VRM, junto con el resto de información de tu instalación.
El sensor mide la corriente alterna y, combinándola con la medida de tensión del inversor/cargador, calcula la potencia aparente (VA) y la energía producida (kWh). Se conecta a la entrada AUX o a la entrada de temperatura de los inversores/cargadores Multi y Quattro de Victron Energy.
Es especialmente útil en sistemas que combinan un inversor/cargador Victron con un inversor fotovoltaico de otra marca, cuando quieres tener toda la información de producción en un único panel de control. Dispone de cuatro rangos de medida seleccionables, de 1,5 a 7 kW, para adaptarse a la potencia de tu instalación solar.
Por qué elegir este producto
Toda tu energía en un solo lugar
Integra la producción de un inversor fotovoltaico en el dispositivo GX y el portal VRM de tu sistema Victron.
Instalación no invasiva
Basta con pasar uno de los conductores de CA del inversor fotovoltaico a través del sensor, sin cortar cables.
Cuatro rangos de medida
Selecciona con microinterruptores el rango de 1,5, 3, 5 o 7 kW según la potencia de tu instalación.
Válido para multifase
Hasta 9 sensores por sistema: un sensor por cada fase del inversor fotovoltaico en instalaciones trifásicas.
Especificaciones técnicas
Rangos de medida (seleccionables por dipswitch)
Características generales
Requisitos
¿Cómo funciona un sensor de corriente CA?
Cuando la corriente alterna circula por un cable, genera a su alrededor un campo magnético proporcional a su intensidad. El sensor rodea el conductor y detecta ese campo, de modo que puede medir la corriente sin ningún contacto eléctrico con el cable.
El inversor/cargador Victron combina esa corriente con la tensión que ya mide y calcula la potencia y la energía producidas por tu inversor fotovoltaico. Elegir el rango adecuado es importante: debe ser igual o superior a la potencia máxima esperada. Por ejemplo, para una instalación solar de 4 kW se selecciona el rango de 5 kW.
Beneficio para ti: sabrás en todo momento cuánta energía solar produces, sin tener que consultar varias aplicaciones distintas.
Aplicaciones recomendadas
Sistemas con inversor FV en la salida CA
Visualización de la producción de un inversor fotovoltaico de red integrado en un sistema con Multi o Quattro.
Instalaciones trifásicas
Un sensor por cada fase del inversor fotovoltaico, conectado al Multi o Quattro de esa misma fase.
Monitorización remota
Seguimiento de la producción desde el portal VRM en casas de campo, segundas residencias o instalaciones remotas.
Preguntas frecuentes
¿Es compatible con mi MultiPlus o Quattro?
La entrada TEMP-sense de todos los Multi y Quattro es adecuada. La entrada AUX solo en determinados modelos y números de serie. Además, el microprocesador debe tener un firmware cuyo número de 7 dígitos empiece por 26 o 27.
¿Qué rango debo seleccionar?
Un rango igual o superior a la potencia máxima esperada del inversor fotovoltaico. Para 4 kW, por ejemplo, se configura el rango de 5 kW.
¿Sirve para instalaciones trifásicas?
Sí, instalando un sensor por cada fase del inversor fotovoltaico, hasta un máximo de 9 sensores por sistema.
¿Cómo se instala?
Se pasa uno de los conductores de CA del inversor fotovoltaico por el sensor, se conecta a la entrada AUX o TEMP-sense del inversor/cargador de la misma fase, se ajusta el rango con los microinterruptores y se configura el asistente en VEConfigure3. La instalación debe hacerla un profesional.
¿Funciona si el Multi está conectado al GX por VE.Can?
No. El Multi o Quattro debe estar conectado al puerto VE.Bus del dispositivo GX; la lectura no funciona a través de un cable VE.Bus a VE.Can.
¿Es lo mismo que el transformador de corriente del MultiPlus-II?
No. Este sensor (CSE000100000) no debe confundirse con el transformador de corriente 100A:50mA específico para MultiPlus-II (CTR110000500).
¿Qué protección tiene?
Tiene grado de protección IP54, frente a polvo y salpicaduras de agua.
Garantía y certificaciones
Declaración de conformidad CE: Directiva EMC 2014/30/UE, Directiva de Baja Tensión 2014/35/UE (EN-IEC 62109-1) y RoHS (EN-IEC 63000). Fabricante con ISO 9001.
