Pinza toroidal APsystems CT 200A, sensor de corriente 200 A / 66,6 mA
Mide con precisión la corriente de tu instalación para monitorizar consumos y producción con tu sistema APsystems
Descripción del producto

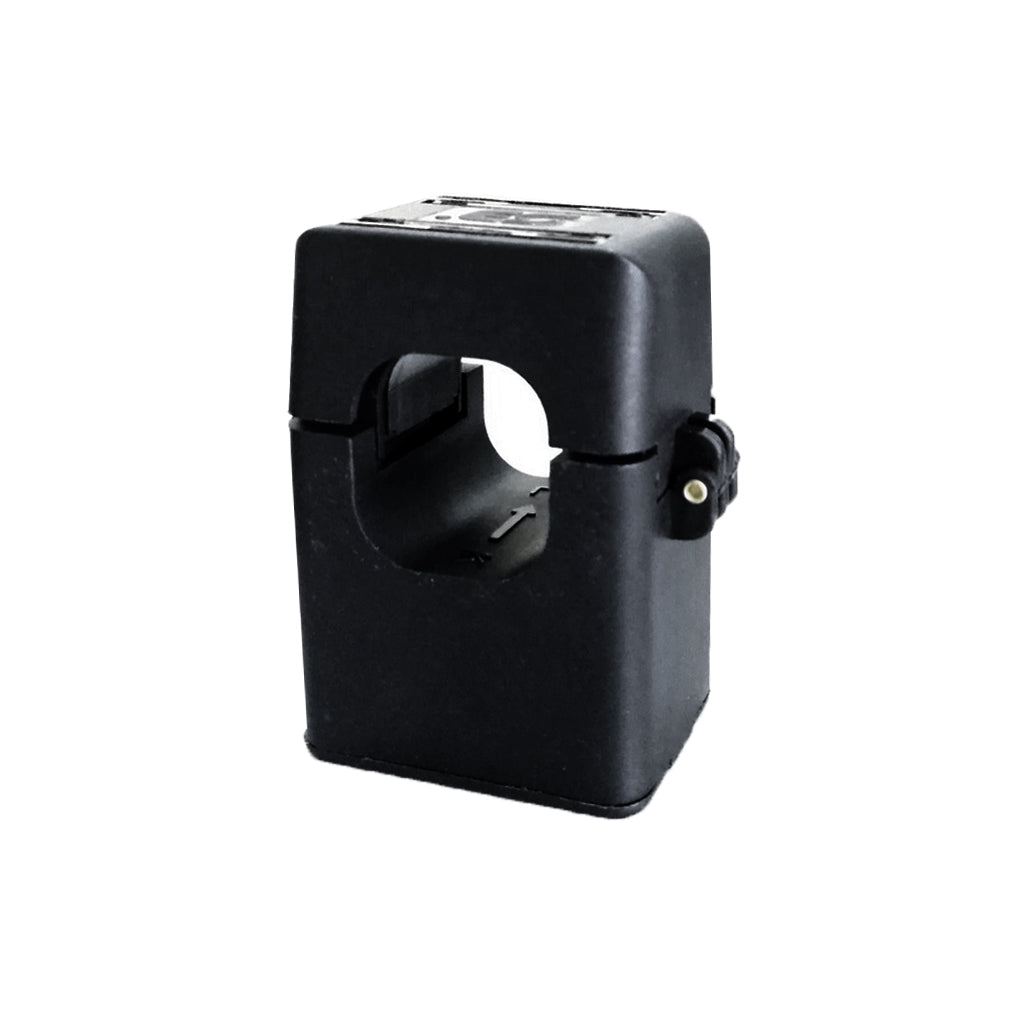

La pinza toroidal APsystems CT 200A es un transformador de corriente (CT, por sus siglas en inglés) que permite medir cuánta electricidad circula por un cable sin necesidad de cortarlo ni desconectarlo. Es la pieza que da "ojos" al sistema de monitorización: gracias a ella, el equipo de medida sabe en cada momento qué corriente pasa por la línea en la que se coloca.
Para ti, esto se traduce en información: saber cuánto consume tu vivienda o negocio y compararlo con lo que producen tus paneles solares. Con esos datos es más fácil aprovechar la energía solar en las horas de producción y detectar consumos anómalos.
Según su plano técnico, se trata del modelo XH-SCT-T24/200, con una relación de transformación de 200 A en el primario a 66,6 mA en el secundario. Es decir, cuando por el cable medido circulan 200 A, la pinza entrega una pequeña señal proporcional de 66,6 mA que el equipo de medida interpreta.
La pinza incorpora un cable de conexión de 1 m de longitud, tipo UL1015 de 24 AWG, con dos hilos identificados por colores (blanco y negro), lo que facilita llevar la señal hasta el equipo de monitorización ubicado en el cuadro eléctrico.
Por qué elegir este producto
Instalación sin cortar cables
El formato de pinza toroidal rodea el conductor a medir, de modo que no hay que interrumpir ni empalmar la línea para instalar el sensor.
Rango de hasta 200 A
Su corriente primaria nominal de 200 A cubre con holgura las acometidas habituales de viviendas y pequeños negocios.
Señal normalizada de 66,6 mA
La relación 200 A / 66,6 mA está definida en el plano del fabricante, lo que permite al equipo de medida calcular la corriente real con exactitud.
Cable listo para conectar
Incluye 1 m de cable UL1015 de 24 AWG con hilos blanco y negro para una conexión ordenada en el cuadro.
Accesorio original APsystems
Referencia de la gama de accesorios de APsystems, pensada para integrarse en sus soluciones de monitorización.
Especificaciones técnicas
Datos eléctricos
Cableado y datos físicos
¿Qué es una pinza toroidal CT?
Un transformador de corriente toroidal es un anillo con un bobinado interior. Cuando un cable con corriente alterna pasa por dentro del anillo, el campo magnético que genera ese cable induce en el bobinado una corriente mucho más pequeña y proporcional a la real.
En este modelo, la proporción es de 200 A a 66,6 mA. El equipo de monitorización lee esa pequeña corriente y la multiplica por la relación del sensor para conocer la corriente que circula realmente por la línea. Todo ello sin contacto eléctrico directo con el conductor medido.
Beneficio para ti: Obtienes datos reales de consumo o producción de forma segura y sin modificar tu instalación eléctrica.
Aplicaciones recomendadas
Medición del consumo de la vivienda
Colocada en la línea general, permite al sistema de monitorización conocer cuánta energía consume el hogar en cada momento.
Seguimiento del autoconsumo solar
Combinando la medida de consumo con la producción de los microinversores, puedes ver qué parte de tu energía procede del sol.
Pequeños negocios
Útil en locales y oficinas para vigilar consumos y ajustar hábitos de uso a las horas de mayor producción solar.
Sustitución o ampliación
Sirve como recambio de una pinza dañada o para añadir puntos de medida en un sistema APsystems existente.
Preguntas frecuentes
¿Qué mide exactamente esta pinza?
Mide la corriente que circula por el cable que pasa por su interior, hasta una corriente nominal de 200 A, y la convierte en una señal de 66,6 mA para el equipo de monitorización.
¿Tengo que cortar el cable para instalarla?
No. Al ser un sensor toroidal, el conductor debe pasar por el interior del anillo sin necesidad de empalmes. Aun así, la instalación en el cuadro debe hacerla un profesional con la instalación sin tensión.
¿Con qué equipo es compatible?
Es un accesorio de la gama APsystems para sus sistemas de monitorización. Antes de comprar, comprueba en el manual de tu equipo APsystems que admite un CT de 200 A / 66,6 mA, o consulta con nuestro equipo técnico.
¿Qué longitud tiene el cable?
Incluye 1 m de cable UL1015 de 24 AWG. Si necesitas más distancia hasta el equipo de medida, consulta al instalador la forma adecuada de prolongarlo.
¿Importa la orientación de la pinza?
En los transformadores de corriente el sentido de colocación influye en si la energía se interpreta como consumida o inyectada. Sigue las indicaciones del manual de tu equipo de monitorización.
¿Puedo pasar varios cables por la pinza?
La pinza mide la suma de las corrientes de los conductores que pasan por su interior. Por eso, en una línea monofásica solo debe pasar la fase (o el neutro), nunca ambos a la vez.
¿Es apta para 200 A de forma continua?
Su corriente primaria nominal es de 200 A según el plano del fabricante. Para líneas con corrientes superiores habría que elegir otro sensor.
¿Qué significan los hilos blanco y negro?
Son los dos terminales de salida del sensor. Su conexión a las bornas del equipo de medida debe respetar lo indicado en el manual del fabricante.
