Tapón protector estanco IP68 APsystems para extremo de cable bus AC DS3 y QT2
Sella de forma segura el final del cable de tus microinversores frente al agua, el polvo y los insectos
Descripción del producto
En una instalación con microinversores APsystems, los equipos se conectan unos a otros mediante un cable de bus de corriente alterna que recorre la fila de paneles. El último tramo de ese cable queda con un extremo libre que, si no se sella bien, puede dejar pasar agua, polvo o insectos. Este tapón protector estanco es la pieza diseñada para cerrarlo correctamente.

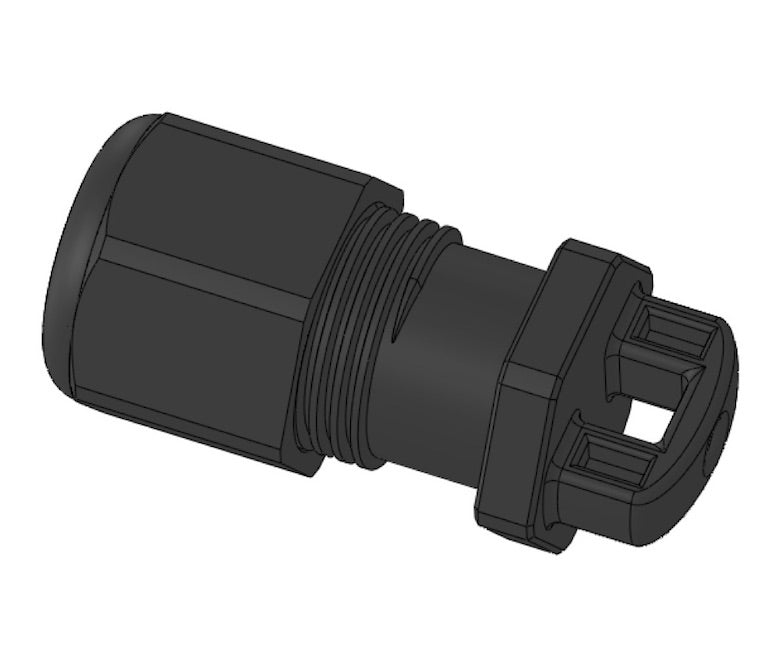

Se trata del tapón de terminación original de APsystems (referencia de fabricante 2060700017) para cables de bus AC de tres y cuatro hilos, utilizado en los sistemas de microinversores DS3 y QT2. Una vez colocado, el extremo del cable queda protegido con un grado IP68, que implica estanqueidad total al polvo y protección frente a inmersión continuada.
Su construcción es sencilla y robusta: un cuerpo de unión y una tuerca de apriete de poliamida PA6, más un casquillo de goma que se comprime sobre la cubierta del cable al roscar. Admite cables con un diámetro exterior de 10 a 16 mm y soporta temperaturas de -40 °C a 105 °C, ideal para cubiertas donde el calor del verano y el frío del invierno son intensos.
Por qué elegir este producto
Estanqueidad IP68
Protección total contra polvo e inmersión continuada en el punto más expuesto del ramal de microinversores.
Pieza original APsystems
Tapón de terminación de referencia 2060700017, diseñado para el cableado de bus AC de las series DS3 y QT2.
Materiales duraderos
Cuerpo y tuerca en poliamida PA6 y casquillo de goma, con cumplimiento RoHS.
Montaje sencillo y reversible
Se coloca sin herramientas especiales y puede retirarse para trabajos de mantenimiento o ampliación del ramal.
Tamaño compacto
Con 66,4 mm de longitud y 37 mm de diámetro, no interfiere con la estructura de los paneles.
Especificaciones técnicas
Construcción y dimensiones
Materiales
Condiciones de servicio
¿Por qué hay que sellar el extremo del cable de bus?
El cable de bus AC lleva la energía de todos los microinversores de un ramal hasta el cuadro eléctrico. En el extremo opuesto, tras el último microinversor, el cable queda cortado y con sus conductores al aire. Si el agua de lluvia o la condensación entran por ahí, pueden avanzar por el interior de la manguera y provocar fallos de aislamiento.
El tapón estanco funciona como un prensaestopas cerrado: al roscar la tuerca entre 3,0 y 5,0 N·m, el casquillo de goma se aprieta alrededor de la cubierta del cable y cierra el paso a la humedad, logrando un grado IP68.
Beneficio para ti: Evitas averías por humedad y alargas la vida útil de toda la instalación de microinversores.
Aplicaciones recomendadas
Final de ramal de microinversores
Cierre del extremo libre del cable de bus AC tras el último microinversor DS3 o QT2 del ramal.
Mantenimiento y reformas
Sustitución de terminaciones deterioradas o sellado tras acortar un ramal existente.
Previsión de ampliaciones
Protección de tramos de bus dejados en reserva para añadir paneles en el futuro.
Entornos exigentes
Cubiertas con lluvia intensa, nieve, ambiente costero o grandes cambios de temperatura.
Preguntas frecuentes
¿Con qué microinversores es compatible?
Está diseñado para el cable de bus AC de tres y cuatro hilos de los sistemas APsystems DS3 y QT2.
¿Qué diámetro de cable admite?
Cables con un diámetro exterior de 10 a 16 mm.
¿Cuántos tapones necesito?
Normalmente uno por cada ramal de microinversores, para cerrar el extremo libre del cable de bus tras el último equipo.
¿Qué significa IP68?
Que el conjunto es totalmente estanco al polvo y está protegido frente a la inmersión continuada en agua.
¿Necesito herramientas especiales?
No. Se monta roscando la tuerca a mano o con una llave, respetando un par de apriete de 3,0 a 5,0 N·m para asegurar el sellado sin dañar la manguera.
¿Puedo reutilizarlo si amplío la instalación?
El montaje es reversible, por lo que puede retirarse para trabajos de mantenimiento o ampliación del ramal.
¿Aguanta el calor del tejado en verano?
Sí, su rango de funcionamiento va de -40 °C a 105 °C.
Garantía y certificaciones
Garantía oficial del fabricante a través de distribuidor autorizado en España. Cumplimiento RoHS.
