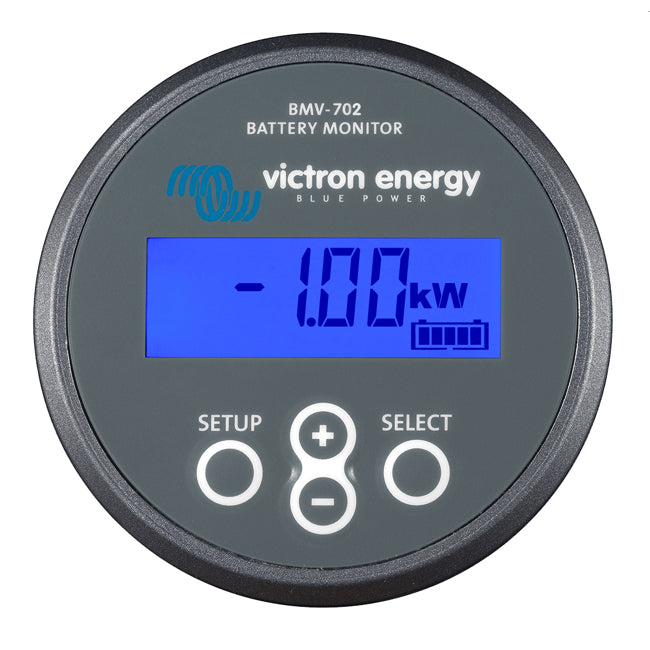

Victron Energy BMV-702 Monitor de baterías con shunt 500A y entrada auxiliar
Controla tu batería principal y además una segunda batería, la temperatura o el punto medio del banco
Descripción del producto
¿Cuánta energía me queda y en qué estado están mis baterías? El Victron Energy BMV-702 mide toda la energía que entra y sale de tu banco de baterías para mostrarte el estado de carga real y la autonomía restante, algo que la tensión por sí sola no puede decirte con fiabilidad.
En pantalla verás el estado de carga en porcentaje, la tensión, la corriente, la potencia en vatios, los amperios-hora consumidos y el tiempo que te queda al ritmo de consumo actual. Es la información que necesitas en una autocaravana, un barco, una vivienda aislada o un sistema de respaldo para decidir si reducir consumos o poner a cargar.
Lo que distingue al BMV-702 del BMV-700 es su entrada auxiliar. Puedes programarla para medir la tensión de una segunda batería (por ejemplo, la de arranque del motor), la temperatura de la batería con el sensor opcional, o la tensión del punto medio de un banco de baterías en serie, una función habitual en grandes instalaciones que permite detectar a tiempo una batería o celda defectuosa. Cada función tiene sus propios ajustes de alarma y relé.
La medición se hace con un shunt de 500 A/50 mV en el negativo de la batería, con una resolución de 10 mA y precisión de corriente de ± 0,4 %. Incorpora alarma visual y sonora, relé programable de 60 V/1 A, registro histórico y puerto VE.Direct para dispositivos GX, portal VRM o la app VictronConnect mediante la mochila Bluetooth Smart (se vende por separado).
Versión Retail en embalaje individual, con shunt de conexión rápida, cable RJ12 de 10 m, cable de alimentación con fusible de 2 m, embellecedor frontal, anilla de fijación y tornillos.
Por qué elegir este producto
Estado de carga real
Muestra el porcentaje de carga con ± 0,1 % de resolución, calculado a partir de los amperios-hora que realmente entran y salen, no solo por la tensión.
Autonomía restante
Te dice cuánto tiempo aguantará la batería al consumo actual, con una resolución de ± 1 minuto, para planificar sin sorpresas.
Alarma y relé programables
Avisa con señal visual y sonora y puede activar un relé de 60 V/1 A para desconectar cargas o arrancar un generador automáticamente.
Muy bajo autoconsumo
Consume menos de 4 mA: unos 2,9 Ah al mes a 12 V y 2,2 Ah al mes a 24 V, ideal para sistemas que pasan tiempo sin carga.
Conectado al ecosistema Victron
Su puerto VE.Direct permite verlo en un GX, en el portal VRM o en tu móvil con VictronConnect mediante la mochila Bluetooth Smart.
Segunda medición integrada
La entrada auxiliar vigila una batería de arranque, la temperatura o el punto medio del banco, con alarma y relé asociados, sin comprar otro monitor.
Especificaciones técnicas
Alimentación y medición
Resolución y precisión (con shunt de 500 A)
Comunicación y control
Instalación y entorno
Normativa
Contenido
¿Qué es un monitor de baterías con shunt?
Un monitor de baterías funciona como el cuentakilómetros y el indicador de combustible de tu instalación. El shunt es una pieza metálica de resistencia muy baja y conocida que se coloca en el cable negativo de la batería. Cuando pasa corriente, aparece en él una pequeña tensión (50 mV a 500 A) que el monitor mide con gran precisión para saber exactamente cuántos amperios entran o salen.
Sumando y restando esa corriente a lo largo del tiempo, el BMV calcula los amperios-hora consumidos y el estado de carga. Como la capacidad útil de una batería también depende de la corriente de descarga, la temperatura y la edad, el software aplica ajustes como el exponente de Peukert y la eficiencia de carga, configurables según uses baterías de plomo o de litio.
La tensión por sí sola no basta: una batería de litio mantiene casi la misma tensión entre el 90 % y el 20 % de carga, y una de plomo muestra valores engañosos mientras se carga o descarga. Por eso un monitor con shunt es la forma fiable de saber cuánta energía te queda.
La tensión del punto medio es la que se mide en la mitad de una cadena de baterías en serie. Idealmente es exactamente la mitad de la tensión total; si se desvía mucho o la desviación va en aumento, indica que una batería o celda está desequilibrada o fallando. Detectarlo a tiempo puede evitar la pérdida de un banco de baterías completo.
Beneficio para ti: Dejas de adivinar: sabes cuánta energía tienes, cuánto te dura y evitas descargas profundas que acortan la vida de tus baterías.
Aplicaciones recomendadas
Autocaravanas y campers
Controla la batería de servicio y la de arranque del vehículo desde un único monitor.
Barcos y veleros
Vigila el banco de servicio y la batería de arranque del motor a la vez, con alarma y relé para arrancar un generador.
Instalaciones solares aisladas
Conoce el estado de carga de tu vivienda o caseta off-grid y ajusta tus consumos a la producción.
Sistemas de respaldo
Supervisa baterías de SAIs y sistemas de emergencia de 12, 24 o 48 V para asegurarte de que están listas.
¿Para qué instalación es adecuado?
*Para corrientes superiores existen shunts opcionales de 1000 A, 2000 A y 6000 A. La medición del punto medio es útil en bancos de 24 y 48 V formados por baterías en serie.
Preguntas frecuentes
¿Qué diferencia hay entre el BMV-702 y el BMV-700?
El BMV-702 añade una entrada auxiliar que mide la tensión de una segunda batería (entre 6,5 y 95 V DC), la temperatura o la tensión del punto medio. El BMV-700 solo mide la batería principal.
¿Necesito algo más para medir la temperatura?
Sí, el sensor de temperatura opcional ASS000100000. Se conecta al positivo de la batería con el cable rojo al terminal B1 y el negro al B2 del shunt. Mide entre -20 y +50 °C.
¿Sirve para baterías de litio?
Sí. La guía del fabricante indica ajustar la eficiencia de carga al 99 % y el exponente de Peukert a 1,05 cuando se usan baterías de litio.
¿Puedo verlo en el móvil?
Sí, con la app VictronConnect conectando al puerto VE.Direct la mochila VE.Direct Bluetooth Smart, que se vende por separado. También puedes ajustar la configuración desde el móvil.
¿Es compatible con los dispositivos GX y el portal VRM?
Sí. Conectándolo con un cable VE.Direct (no incluido) a un Cerbo GX, Color Control u otro dispositivo GX, podrás ver sus datos en pantalla y de forma remota en VRM.
¿Qué tensión de batería admite?
Funciona entre 6,5 y 95 V DC, por lo que cubre sistemas de 12, 24 y 48 V. Para tensiones de 60 a 385 V DC existe el BMV-700H.
¿Puedo instalarlo en el exterior?
No. Su frontal tiene protección IP55, pero el fabricante indica que no está diseñado para uso en exteriores. Móntalo en un lugar protegido.
¿Qué hace el relé?
Es un relé programable de 60 V/1 A normalmente abierto que puede desconectar cargas no críticas o arrancar un generador cuando, por ejemplo, el estado de carga baja de un nivel que tú defines.
¿Cuánto consume el propio monitor?
Menos de 4 mA con la luz trasera apagada: unos 2,9 Ah al mes en sistemas de 12 V y 2,2 Ah al mes en 24 V.
¿Cómo configuro la entrada auxiliar?
Desde el menú de ajustes eliges la función de la entrada auxiliar: start (segunda batería), temp (temperatura) o mid (punto medio). También puedes hacerlo desde VictronConnect.
Garantía y certificaciones
Certificaciones: EN 60335-1, EN 55014-1 / EN 55014-2, ECE R10-4 / EN 50498. Victron Energy fabrica bajo sistema de calidad ISO 9001:2015. Garantía oficial del fabricante a través de distribuidor autorizado en España.
