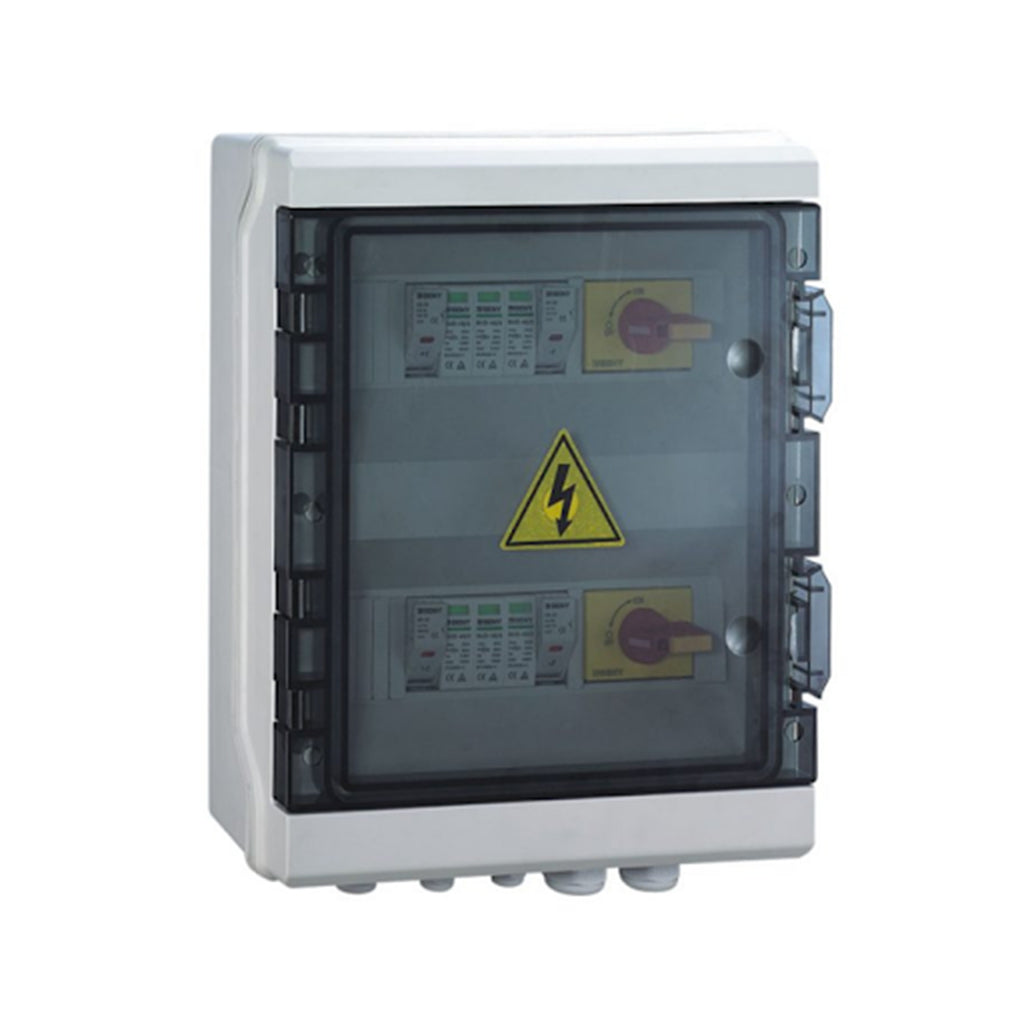

Caja de protecciones DC BENY BHS-2/2, 2 strings, seccionador 32 A, SPD tipo 2, 1.000 V
Protege tus paneles e inversor con fusibles, descargador de sobretensiones y seccionador en una sola caja
Descripción del producto
La caja de protecciones BENY BHS-2/2 es una caja de string que se coloca entre los paneles solares y el inversor. Reúne en un solo lugar las protecciones del lado de corriente continua para dos cadenas (strings) de paneles, con dos entradas procedentes del campo solar y dos salidas hacia el inversor, por lo que cada string mantiene su recorrido independiente.
Dentro incorpora fusibles para el positivo y el negativo de cada string, un descargador de sobretensiones tipo 2 (SPD) y un interruptor de corriente continua de 32 A. Todo el conjunto está preparado para una tensión máxima de 1.000 V DC, adecuada para las cadenas de paneles de instalaciones residenciales y comerciales.
Para ti, esto supone una instalación más segura y fácil de mantener: los fusibles protegen los cables y paneles frente a corrientes inversas, el SPD desvía a tierra las sobretensiones inducidas por tormentas y el interruptor permite cortar la continua con seguridad antes de manipular el inversor. Los fusibles son de tipo finger safe, con portafusibles que protegen frente a contactos accidentales.
Por qué elegir este producto
Todo en una caja
Fusibles, protección contra sobretensiones e interruptor DC ya integrados para dos strings.
Hasta 1.000 V DC
Preparada para las tensiones habituales de las cadenas de paneles fotovoltaicos.
Corte seguro de la continua
El interruptor DC de 32 A permite aislar los paneles del inversor para mantenimiento.
Protección frente a rayos
El descargador de sobretensiones tipo 2 reduce el riesgo de daños por sobretensiones de origen atmosférico.
Fusibles en positivo y negativo
Cada polo de los strings queda protegido, con portafusibles finger safe.
3 años de garantía
BENY garantiza todos sus productos durante 3 años desde la fecha de compra.
Especificaciones técnicas
Datos generales
Protecciones
¿Qué es una caja de string o de protecciones DC?
Los paneles solares se conectan en serie formando cadenas llamadas strings, que pueden alcanzar varios cientos de voltios en corriente continua. Entre esas cadenas y el inversor conviene intercalar protecciones, igual que en el cuadro eléctrico de casa hay magnetotérmicos y diferenciales para la corriente alterna.
La caja de string agrupa esas protecciones: fusibles que se funden si circula una corriente anómala, un descargador de sobretensiones que deriva a tierra los picos de tensión producidos por rayos cercanos, y un interruptor que permite desconectar el campo solar de forma segura. La configuración 2/2 mantiene cada string separado hasta el inversor, algo útil cuando este dispone de dos entradas MPPT.
Beneficio para ti: Más seguridad para tu instalación y para quien la mantiene, con todas las protecciones DC ordenadas en un único punto.
Aplicaciones recomendadas
Viviendas con autoconsumo
Protección DC de instalaciones con dos strings de paneles conectadas a un inversor.
Inversores con dos MPPT
Dos entradas y dos salidas independientes para llevar cada string a su propia entrada del inversor.
Pequeños negocios
Instalaciones en locales, naves pequeñas u oficinas que requieren protecciones DC centralizadas.
Preguntas frecuentes
¿Cuántos strings de paneles admite?
Dos strings de entrada y dos de salida, de modo que cada cadena se mantiene independiente hasta el inversor.
¿Qué tensión máxima soporta?
Hasta 1.000 V DC. Comprueba que la tensión en circuito abierto de tus strings en condiciones de frío no supere este valor.
¿Qué calibre tienen los fusibles?
Incluye fusibles en positivo y negativo de cada string. El calibre debe coincidir con las especificaciones de tus paneles; consulta con nuestro equipo técnico el valor de los fusibles suministrados antes de la compra.
¿Qué hace el SPD tipo 2?
Es un descargador de sobretensiones que protege el inversor y los paneles frente a picos de tensión, por ejemplo los inducidos por rayos cercanos.
¿Para qué sirve el interruptor de 32 A?
Permite desconectar manualmente los paneles del inversor para trabajar con seguridad en el equipo o en el cableado.
¿Qué garantía tiene?
BENY ofrece 3 años de garantía desde la fecha de compra frente a defectos de piezas o materiales, en condiciones de uso adecuado.
¿Puedo instalarla yo mismo?
Las protecciones de corriente continua deben ser instaladas por un profesional cualificado, ya que las tensiones de los strings son peligrosas.
Garantía y certificaciones
Garantía del fabricante Zhejiang Benyi Electrical Co., Ltd. de 3 años desde la fecha de compra.
¿Tienes dudas sobre tu instalación?
Nuestro equipo técnico te ayuda a elegir el equipo adecuado y a dimensionar tu sistema.
Solicitar asesoramiento
