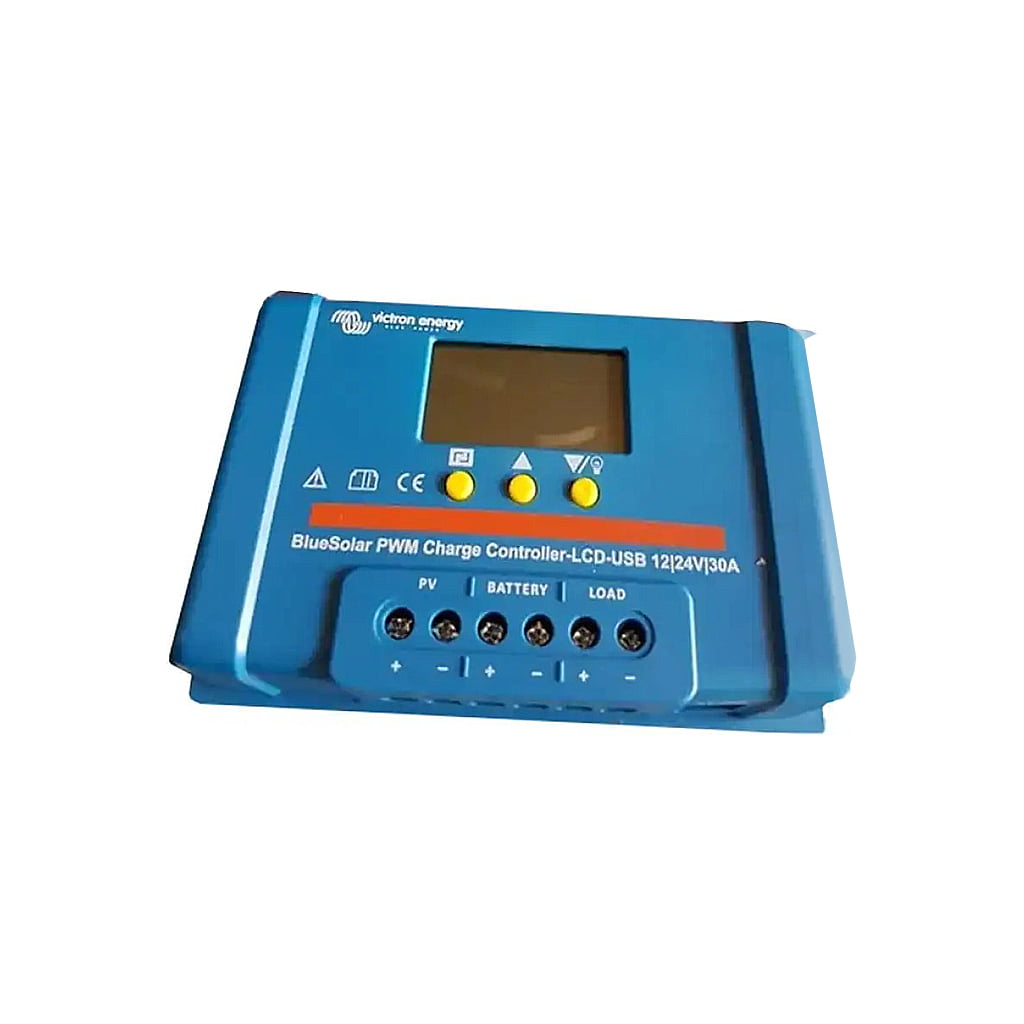

Victron BlueSolar PWM-LCD&USB 12/24V-30A regulador de carga solar con pantalla
Regulador sencillo y fiable con pantalla LCD para controlar la carga de tus baterías de 12 o 24 V y proteger tus consumos.
Descripción del producto
El Victron Energy BlueSolar PWM-LCD&USB 12/24V-30A es un regulador de carga solar para pequeñas instalaciones aisladas con baterías de 12 o 24 V. Controla la energía que llega de los paneles a la batería para cargarla correctamente y evitar sobrecargas, y además gestiona los consumos conectados a su salida para que la batería no se descargue en exceso.
Utiliza control de tensión de carga por modulación de ancho de pulso (PWM) combinado con un algoritmo de carga multietapa en tres fases: bulk, absorción y flotación. Es una tecnología sencilla y robusta, muy adecuada cuando la tensión de los paneles coincide con la de la batería: paneles de 12 V (36 células) para baterías de 12 V y paneles de 24 V (72 células) para baterías de 24 V.
Su pantalla LCD muestra de un vistazo la tensión de la batería, su nivel de carga, si está cargando o descargando y la tensión de los paneles. Con sus tres botones puedes cambiar el tipo de batería, ajustar la tensión de desconexión y reconexión de los consumos y encender o apagar manualmente la salida de carga, sin necesidad de ordenador ni aplicación.
Es compatible con baterías de plomo-ácido (AGM, gel y abiertas) y con baterías de litio LiFePO4 que tengan BMS integrado, con perfiles predefinidos para cada tipo. Está protegido contra sobrecorriente, cortocircuito, polaridad inversa de paneles y batería, y sobretemperatura, e incorpora desconexión de consumos por baja tensión.
Es una opción muy práctica para caravanas, barcos pequeños, casetas, huertos o sistemas de iluminación y vigilancia alimentados con energía solar, donde se busca un regulador fácil de entender y de configurar, con la calidad de Victron Energy.
Por qué elegir este producto
Pantalla LCD clara
Ves la tensión de batería, el nivel de carga, el estado de carga o descarga y la tensión de los paneles sin necesidad de apps.
Ajustes desde el propio equipo
Selecciona el tipo de batería y ajusta la desconexión y reconexión de consumos con sus botones, en pasos de 0,1 V.
Plomo y litio LiFePO4
Perfiles para AGM, gel y plomo abierto, y perfiles específicos para LiFePO4 de 12 y 24 V con BMS integrado.
Protege tu batería
La salida de carga desconecta los consumos cuando la batería baja de la tensión fijada y los vuelve a conectar al recuperarse.
Protecciones completas
Protección contra sobrecorriente, cortocircuito, polaridad inversa de paneles y batería, y sobretemperatura.
Sencillo y robusto
Tecnología PWM con carga en tres etapas: una solución fiable para sistemas pequeños con paneles de la misma tensión que la batería.
Especificaciones técnicas
Regulador
Perfiles de batería (absorción / flotación)
Salida de consumo
Protecciones y datos generales
Normativa
¿Qué es un regulador PWM y cuándo conviene?
Un regulador de carga es el equipo que se coloca entre los paneles solares y la batería. Sin él, los paneles seguirían cargando la batería aunque estuviera llena, lo que acortaría mucho su vida. El regulador vigila la tensión de la batería y dosifica la energía que le llega.
PWM significa modulación por ancho de pulso. El regulador conecta y desconecta los paneles de la batería muy rápidamente, variando la duración de esos pulsos para aplicar exactamente la tensión de carga necesaria en cada momento. Así la batería recibe toda la corriente disponible cuando está vacía (bulk), se mantiene a tensión constante hasta completar la carga (absorción) y pasa a una tensión menor de mantenimiento cuando está llena (flotación).
Un regulador PWM hace que los paneles trabajen prácticamente a la tensión de la batería. Por eso rinde mejor cuando la tensión de los paneles y la de la batería van emparejadas: paneles de 36 células con baterías de 12 V y paneles de 72 células con baterías de 24 V. Si quieres usar paneles de tensión más alta o cadenas en serie, lo adecuado es un regulador MPPT.
A cambio, un regulador PWM es sencillo, compacto y muy fiable, y resulta una solución excelente para instalaciones pequeñas, donde lo importante es cargar bien la batería y proteger los consumos sin complicaciones.
Beneficio para ti: Tienes una instalación solar pequeña controlada y protegida, con toda la información en pantalla y ajustes que puedes hacer tú mismo en segundos.
Aplicaciones recomendadas
Caravanas y autocaravanas
Carga la batería de servicio con paneles de 12 V en el techo y protege las luces, la bomba de agua o la nevera de una descarga excesiva.
Casetas, huertos y cabañas
Pequeñas instalaciones aisladas para iluminación LED, carga de dispositivos o pequeños equipos, con desconexión automática de consumos.
Barcos pequeños
Mantiene cargadas las baterías de servicio de 12 o 24 V en embarcaciones de recreo con uno o varios paneles solares.
Iluminación y vigilancia solar
Farolas, carteles luminosos o cámaras alimentadas por batería en las que la salida de carga protege la batería durante la noche.
¿Qué paneles puedo usar?
*Indicaciones del fabricante para la tensión de los paneles. La corriente total de los paneles y de los consumos no debe superar la corriente nominal del regulador. Consulta con nuestro equipo técnico para dimensionar tu instalación.
Preguntas frecuentes
¿Puedo usar paneles de 60 o 72 células con batería de 12 V?
No es lo recomendado. El fabricante indica usar paneles de 12 V (36 células) para sistemas de 12 V y de 24 V (72 células) para sistemas de 24 V. Si tus paneles tienen más tensión, te conviene un regulador MPPT.
¿Sirve para baterías de litio?
Sí, para baterías LiFePO4 con BMS integrado, con perfiles b04 (12,8 V) y b05 (25,6 V). El regulador no tiene entrada de encendido/apagado remoto, por lo que la batería debe incluir su propio BMS.
¿En qué orden se conecta?
Siempre primero la batería, después los paneles y por último los consumos. Para desmontarlo, en orden inverso. Un orden incorrecto puede dañar el regulador.
¿Qué muestra la pantalla?
La tensión de la batería, su nivel de carga, el estado de carga o descarga y la tensión de los paneles. También permite entrar en el modo de ajustes manteniendo pulsado el botón MENU.
¿Cómo protege la batería de los consumos?
Los consumos conectados a la salida de carga se desconectan cuando la batería baja de la tensión fijada (11,2 V de fábrica en 12 V) y se reconectan al recuperarse (12,6 V de fábrica). Ambos valores son ajustables.
¿Detecta si la batería es de 12 o 24 V?
Al conectar la batería, la pantalla de inicio muestra el tipo de regulador y la tensión medida. El fabricante recomienda que la batería esté cargada antes de la primera instalación para que el regulador la reconozca correctamente.
¿Puedo conectar un cargador de red o un alternador al regulador?
No. Este regulador solo es adecuado para regular módulos solares. Nunca conectes otra fuente de carga a él.
¿Qué tipo de baterías de plomo admite?
AGM (b01, ajuste de fábrica), gel (b02) y plomo abierto o húmedo (b03), cada una con sus tensiones de absorción y flotación.
¿Qué ventaja tiene frente a un MPPT?
Es más sencillo y compacto, y resulta muy adecuado en instalaciones pequeñas con paneles de la misma tensión que la batería. Un MPPT aprovecha mejor paneles de mayor tensión o conectados en serie.
¿Cómo debe ser el cable de batería?
Lo más corto posible para minimizar pérdidas, con la sección adecuada a la corriente de la instalación.
Garantía y certificaciones
Garantía oficial del fabricante a través de distribuidor autorizado en España. Certificaciones: CE (EMC, Baja Tensión, RoHS), EN-IEC 62109-1.
