Busbar Victron Energy 600 A con 4 terminales de alta corriente y tapa
Une y reparte con orden los cables de corriente continua de tu instalación, hasta 600 A y 70 V DC, de forma segura y limpia
Descripción del producto

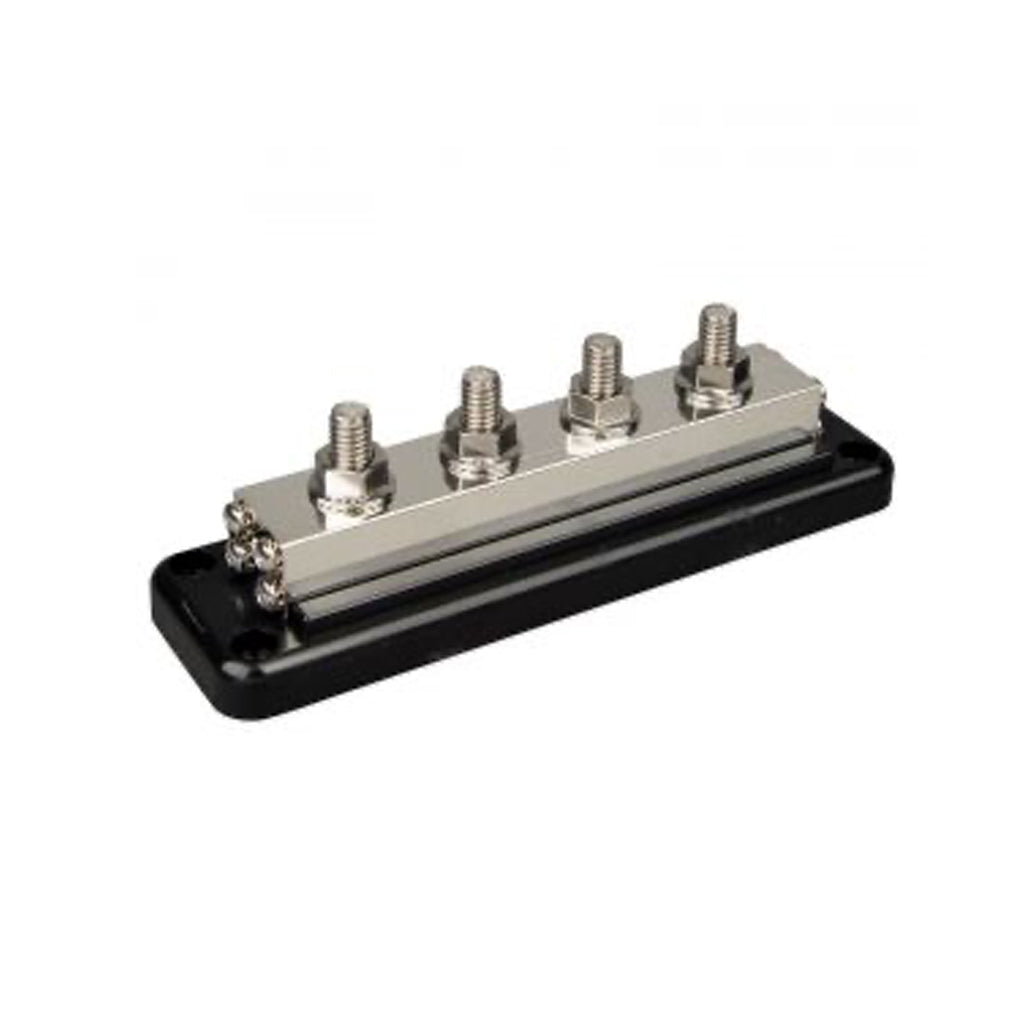

El busbar (barra de distribución) Victron Energy de 600 A es la forma más ordenada y segura de unir varios cables de corriente continua en un mismo punto. En lugar de apilar terminales en el borne de la batería, todos los positivos o todos los negativos se conectan a esta barra de cobre estañado, que reparte la corriente de forma uniforme.
Dispone de 4 terminales de alta corriente de acero inoxidable con rosca de 3/8" (9,53 mm) para los cables gruesos (batería, inversor, cargador) y 8 tornillos para los cables de menor sección, como reguladores, monitores de batería, iluminación o pequeños consumos. Soporta una corriente máxima de 600 A y una tensión máxima de 70 V DC.
Está pensado para sistemas de alta potencia en corriente continua: bancos de baterías de litio en paralelo, inversores/cargadores grandes y armarios de energía. La base es de ABS negro autoextinguible (UL 94 V-0) y la tapa (ABS negro, UL 94 V-2) cubre las partes metálicas para evitar contactos accidentales y cortocircuitos con herramientas.
Por qué elegir este producto
Instalación ordenada
Reúne todos los cables de una misma polaridad en un único punto, evitando torres de terminales en los bornes de la batería que se aflojan y se calientan.
Cobre estañado
Barra de cobre estañado (19 x 24 mm) con buena conductividad y resistencia a la corrosión, adecuada para ambientes húmedos como barcos o autocaravanas.
Terminales robustos
Terminales de acero inoxidable de 3/8" (9,53 mm) con par de apriete recomendado de 20 N·m (180 lbf·in) para cables de alta corriente.
Tapa protectora
La tapa impide contactos accidentales con las partes en tensión, algo importante cuando se trabaja cerca de baterías con gran capacidad de cortocircuito.
Especificaciones técnicas
Datos eléctricos
Terminales
Construcción
Normativa
¿Qué es un busbar y por qué usarlo?
Un busbar es una barra conductora a la que se conectan varios cables de la misma polaridad. En un sistema de baterías es habitual tener un inversor, un cargador, un regulador solar, un monitor de batería y varios consumos: conectar todos esos cables directamente al borne de la batería crea malos contactos, puntos calientes y dificulta el mantenimiento.
Con un busbar positivo y otro negativo, la batería se conecta a la barra con un cable grueso y cada equipo se conecta a su propio terminal o tornillo. Así las conexiones quedan firmes, identificables y fáciles de revisar.
Beneficio para ti: una instalación más segura, profesional y fácil de ampliar cuando añadas nuevos equipos.
Aplicaciones recomendadas
Autocaravanas y furgonetas
Distribución de positivo y negativo entre batería de servicio, cargador, inversor y consumos a 12 o 24 V.
Náutica
Cuadros eléctricos de barcos, donde el cobre estañado resiste mejor la humedad y el ambiente salino.
Sistemas solares aislados
Unión de reguladores de carga, inversores y bancos de baterías en viviendas, casetas y fincas sin red.
Preguntas frecuentes
¿Cuánta corriente soporta?
Una corriente máxima de 600 A. Ten en cuenta que la corriente total que circula por la barra es la suma de todos los equipos conectados; dimensiona siempre con margen.
¿Hasta qué tensión puedo usarlo?
Hasta 70 V DC, por lo que es válido para sistemas de baterías de 12, 24 y 48 V. No debe usarse en corriente alterna ni en la parte de alta tensión de los paneles solares.
¿Cuántos cables puedo conectar?
Tiene 4 terminales de alta corriente de 3/8" (9,53 mm) para cables gruesos y 8 tornillos para cables finos.
¿Necesito uno o dos?
Cada busbar distribuye una sola polaridad. Lo habitual es instalar uno para el positivo y otro para el negativo.
¿Qué par de apriete debo aplicar?
El fabricante recomienda 20 N·m (180 lbf·in) en los terminales de alta corriente y 2 N·m (17 lbf·in) en los tornillos. Un apriete correcto evita calentamientos.
¿Hay que poner fusibles?
Sí. El busbar no protege la instalación: cada cable positivo que sale hacia un equipo debe llevar su fusible o protección adecuada a la sección del cable.
¿Incluye la tapa?
Sí, incluye tapa de abs negro que cubre las conexiones.
Garantía y certificaciones
Garantía oficial del fabricante a través de distribuidor autorizado en España. Certificaciones: marcado CE conforme a la Directiva de Baja Tensión 2014/35/UE (EN 60999-1, EN 60999-2) y RoHS (EN IEC 63000:2018). Victron Energy B.V. dispone de sistema de calidad ISO 9001:2015.
