Caja combinadora DC y distribuidora AC BENY BHS-1/1+(DC+AC), 1 string, IP65 IK10
Protecciones de continua y de alterna de tu instalación solar reunidas en una única caja apta para exterior
Descripción del producto

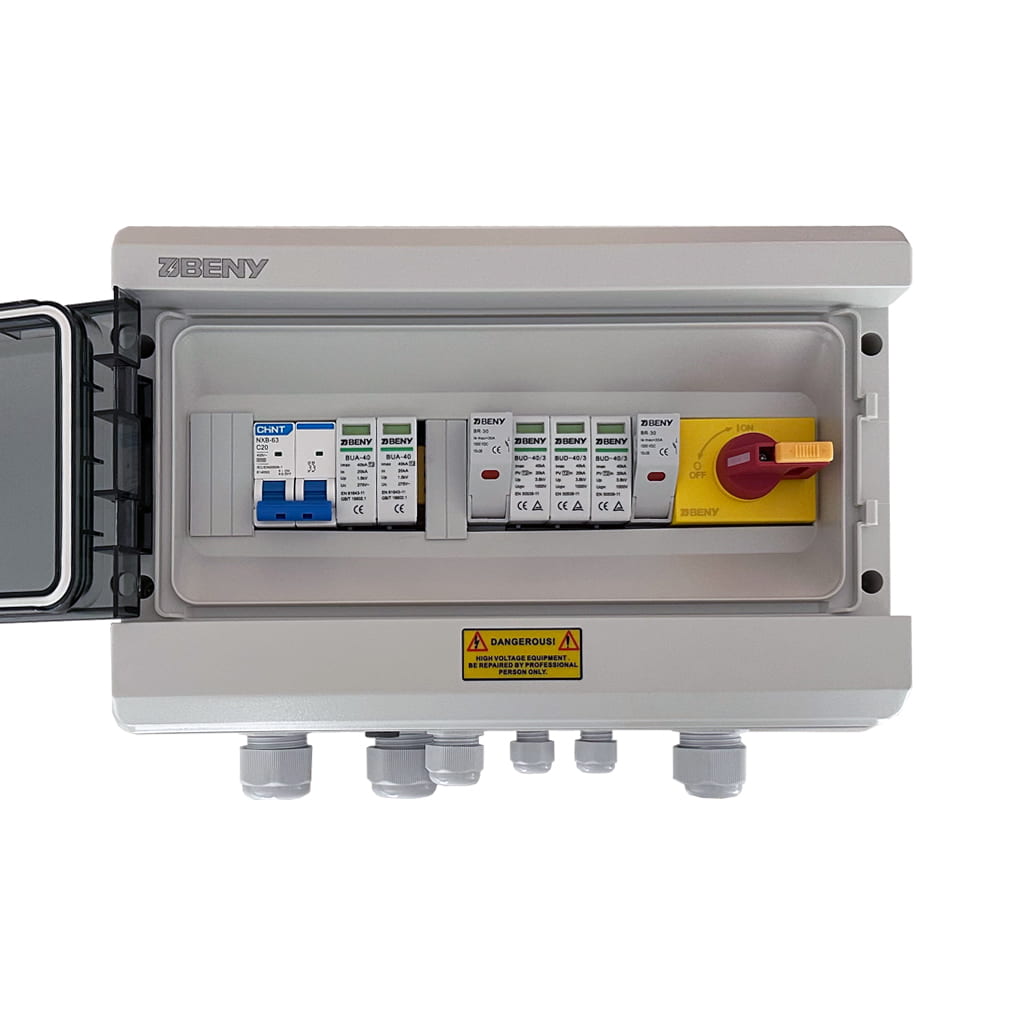

La caja BENY BHS-1/1+(DC+AC) reúne en una sola envolvente las protecciones de los dos lados de una instalación fotovoltaica pequeña: el lado de corriente continua, entre los paneles y el inversor, y el lado de corriente alterna, entre el inversor y la vivienda. Es una solución práctica para instalaciones de un único string donde se quiere simplificar el montaje y ganar espacio.
En el lado de continua incluye un disyuntor DC con protección contra sobrecarga, no polarizado para facilitar el cableado, y un descargador de sobretensiones diseñado para fotovoltaica, con un tiempo de respuesta inferior a 25 nanosegundos. La entrada y la salida de continua se realizan con conectores MC4, los mismos que usan los paneles.

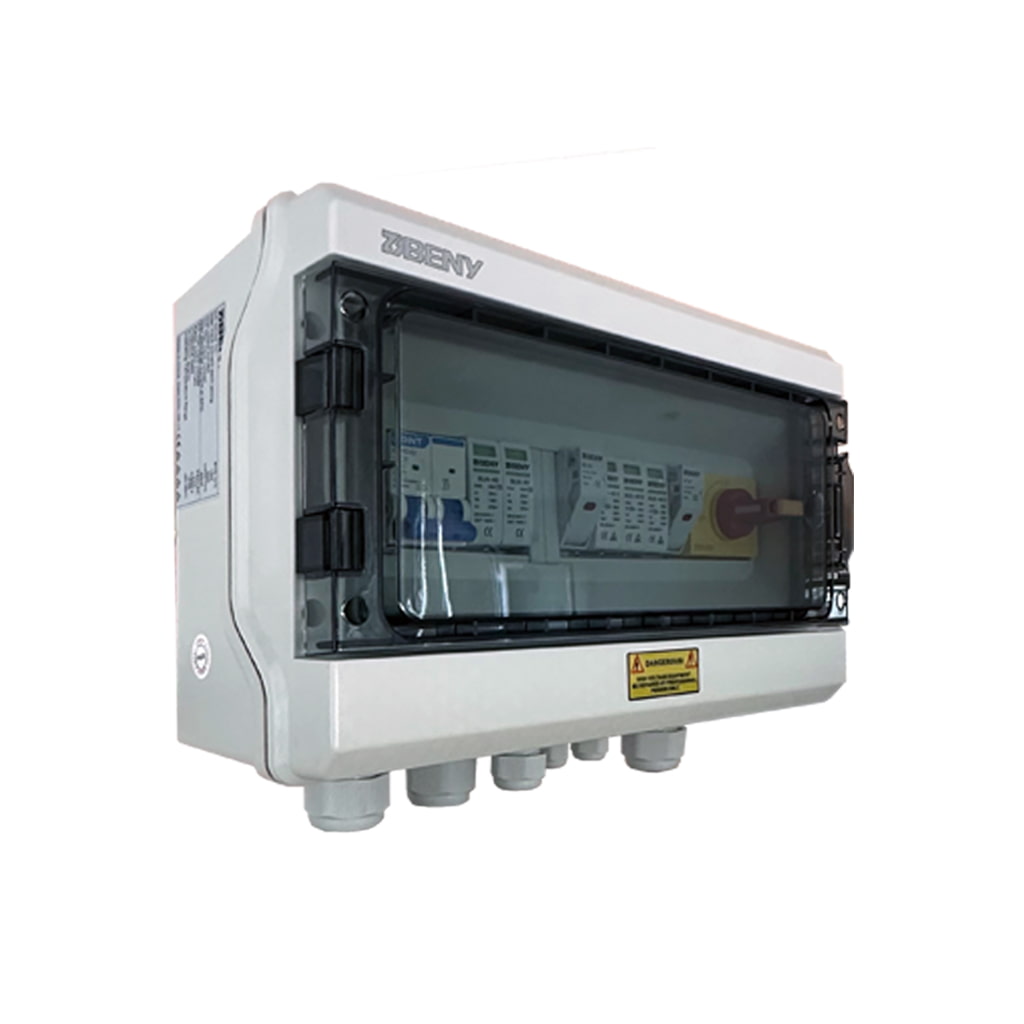

En el lado de alterna incorpora un interruptor diferencial tipo A de 40 A y 300 mA, dos disyuntores (uno para la carga y otro para el descargador) y un descargador de sobretensiones de 275 V CA. Una placa de plástico aislante separa físicamente los componentes de continua y de alterna, lo que garantiza un funcionamiento seguro y permite trabajar en un lado sin tocar el otro. La envolvente de policarbonato ofrece IP65 e IK10.
Por qué elegir este producto
Dos cuadros en uno
Protecciones de continua y de alterna en la misma caja, ideal cuando el espacio en el cuadro general es reducido.
Separación interna segura
Placa aislante entre los componentes DC y AC para un funcionamiento y mantenimiento más seguros.
Conexión MC4 en continua
Entrada y salida DC con conectores MC4 para una conexión rápida con paneles e inversor.
Protección contra sobretensiones
Descargadores en DC (respuesta < 25 ns, conforme a IEC 61643 y UL 1449) y en AC (275 V CA).
Apta para exterior
Policarbonato IP65 frente a polvo y chorros de agua, IK10 frente a impactos y funcionamiento de -25 °C a +60 °C.
3 años de garantía
BENY garantiza sus productos durante 3 años desde la fecha de compra.
Especificaciones técnicas
Datos generales
Protecciones DC
Protecciones AC
Envolvente y entorno
¿Qué es una caja combinadora DC/AC?
Una instalación solar tiene dos partes eléctricas distintas. Entre los paneles y el inversor circula corriente continua; a partir del inversor, corriente alterna como la de cualquier enchufe. Cada parte necesita sus propias protecciones: disyuntores que cortan ante sobrecargas, descargadores que absorben sobretensiones y, en alterna, un diferencial que protege a las personas frente a derivaciones.
Lo habitual es montar dos cajas separadas. Esta caja combinadora las integra en una sola envolvente, con una placa aislante que separa ambos lados. Así se reduce el número de cajas, prensaestopas y tiempo de montaje, y el mantenimiento resulta más ordenado.
Beneficio para ti: Una instalación más limpia y protegida en ambos lados del inversor, con menos material y menos espacio.
Aplicaciones recomendadas
Autoconsumo residencial de un string
Punto único de protección entre el campo solar, el inversor y la instalación de la vivienda.
Montaje a la intemperie
Fachadas y paredes exteriores gracias a su envolvente IP65 e IK10.
Espacios reducidos
Instalaciones donde no hay sitio en el cuadro general para añadir protecciones fotovoltaicas.
Mantenimiento sencillo
Revisión de las protecciones AC sin manipular la parte DC gracias a la separación interna.
Preguntas frecuentes
¿Cuántos strings de paneles admite?
Una entrada y una salida de corriente continua, pensada para instalaciones de un único string.
¿Qué protecciones incluye en alterna?
Un interruptor diferencial tipo A de 40 A y 300 mA, dos disyuntores AC (uno para la carga y otro para el descargador) y un descargador de sobretensiones de 275 V CA.
¿Qué tensión máxima de continua admite?
La ficha técnica indica una tensión máxima de 600 V | 1000 V. Consulta con nuestro equipo técnico la tensión de tu string antes de elegirla.
¿Se puede instalar en el exterior?
Sí. La envolvente de policarbonato tiene grado IP65 y resistencia al impacto IK10, y funciona de -25 °C a +60 °C.
¿Qué secciones de cable admite?
La entrada de cable PG09 y el racor de salida PG21 admiten conductores de 2,5 a 16 mm². La continua se conecta mediante conectores MC4.
¿Qué medidas tiene?
292 x 200 x 120 mm.
¿Qué garantía tiene?
BENY ofrece 3 años de garantía desde la fecha de compra frente a defectos de piezas o materiales.
¿Necesito un instalador?
Sí. La conexión de protecciones de continua y alterna debe realizarla un profesional cualificado conforme al reglamento electrotécnico.
Garantía y certificaciones
Normas de componentes: UL 508i e IEC 60947 (disyuntor DC); IEC 61643 y UL 1449 (descargador DC). Garantía del fabricante de 3 años.
