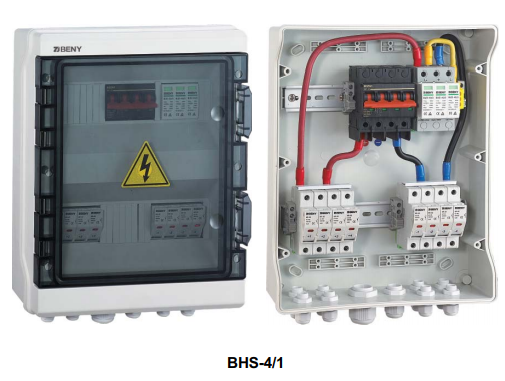

Caja combinadora DC BENY BHS-4/1, 4 strings, fusibles 15 A, seccionador 63 A, 1.000 V
Une y protege hasta cuatro strings de paneles en una sola salida hacia el inversor, con total seguridad
Descripción del producto
La caja combinadora BENY BHS-4/1 recoge hasta cuatro strings de paneles solares y los une en una sola salida hacia el inversor, incorporando todas las protecciones de corriente continua necesarias. Es la solución habitual cuando varias cadenas de paneles deben conectarse en paralelo a una misma entrada MPPT.
Cada string entra protegido por fusibles de 10x38 mm de 15 A (marca Littel) en portafusibles BR-30 con indicador LED, que permite ver de un vistazo si algún fusible ha actuado. Para la salida, incorpora un seccionador de corriente continua BB1H-63 de 63 A y categoría DC21B conforme a IEC 60947-3, y un limitador de sobretensiones BUD-40/3 tipo 2 según EN 50539, con corriente máxima de descarga de 40 kA.
Todo va alojado en una envolvente BX-26 de policarbonato/ABS con grado de protección IP65 y resistencia a impactos IK10, de 292 x 370 x 132 mm, para montaje en pared. Admite temperaturas de -20 °C a +60 °C, humedad del 99 % y altitudes de hasta 2.000 m.
Por qué elegir este producto
Hasta 4 strings
Combina cuatro cadenas de paneles en una salida de hasta 63 A hacia el inversor.
Fusibles con indicador LED
Portafusibles BR-30 con LED para detectar rápidamente un fusible fundido; fusibles Littel 10x38 mm de 15 A.
Seccionador DC de 63 A
BB1H-63, categoría DC21B e IEC 60947-3, para aislar los paneles del inversor de forma segura.
Protección contra rayos
Limitador BUD-40/3 tipo 2 (EN 50539) con 40 kA de corriente máxima de descarga.
Envolvente robusta
Policarbonato/ABS IP65 e IK10, apta para exterior y montaje en pared.
Componentes certificados
Seccionador con certificación CB y CE, SPD con TÜV y CE, portafusibles con UL, CB y CE. Garantía BENY de 3 años.
Especificaciones técnicas
Datos generales
Envolvente
Seccionador DC
Limitador de sobretensiones DC
Portafusibles y entorno
¿Para qué sirve una caja combinadora de strings?
Cuando una instalación tiene más cadenas de paneles que entradas en el inversor, hay que conectarlas en paralelo. Si una de esas cadenas sufre un fallo, las demás podrían inyectar corriente en sentido inverso hacia ella. Los fusibles de cada entrada evitan que esa corriente dañe cables y paneles.
La caja combinadora hace esa unión de forma ordenada y protegida: fusibles por string, un descargador que deriva a tierra las sobretensiones causadas por rayos y un seccionador general que permite dejar sin tensión la salida hacia el inversor antes de cualquier intervención.
Beneficio para ti: Conectas varios strings a tu inversor con todas las protecciones DC en una sola caja preparada para exterior.
Aplicaciones recomendadas
Instalaciones con varios strings
Unión de hasta cuatro cadenas de paneles hacia una sola entrada del inversor.
Viviendas grandes y fincas
Campos solares en cubierta o suelo con varias filas de paneles.
Negocios y naves
Instalaciones comerciales que necesitan protecciones DC centralizadas junto al inversor.
Preguntas frecuentes
¿Cuántos strings puedo conectar?
Hasta 4 strings de entrada, que se combinan en 1 salida con una corriente máxima de 63 A.
¿Qué fusibles lleva?
Fusibles de 10x38 mm Littel de 15 A en portafusibles BR-30 con indicador LED. El calibre por entrada es modificable según los paneles de tu instalación.
¿Qué tensión máxima admite?
1.000 V. Comprueba que la tensión en circuito abierto de tus strings en frío no supera este valor.
¿Qué protección contra rayos tiene?
Un limitador de sobretensiones BUD-40/3 tipo 2 conforme a EN 50539, con 40 kA de corriente máxima de descarga y 1.000 V de tensión máxima de funcionamiento.
¿Tiene interruptor para desconectar?
Sí, un seccionador DC BB1H-63 de 63 A, categoría DC21B, conforme a IEC 60947-3.
¿Se puede instalar en el exterior?
Sí. La envolvente es IP65 e IK10, para montaje en pared, con funcionamiento de -20 °C a +60 °C.
¿Qué medidas tiene?
292 x 370 x 132 mm (ancho x alto x fondo).
¿Qué garantía tiene?
BENY ofrece 3 años de garantía desde la fecha de compra frente a defectos de piezas o materiales.
Garantía y certificaciones
Certificaciones de componentes: seccionador CB y CE (IEC 60947-3), SPD TÜV y CE (EN 50539 tipo 2), portafusibles UL, CB y CE.
