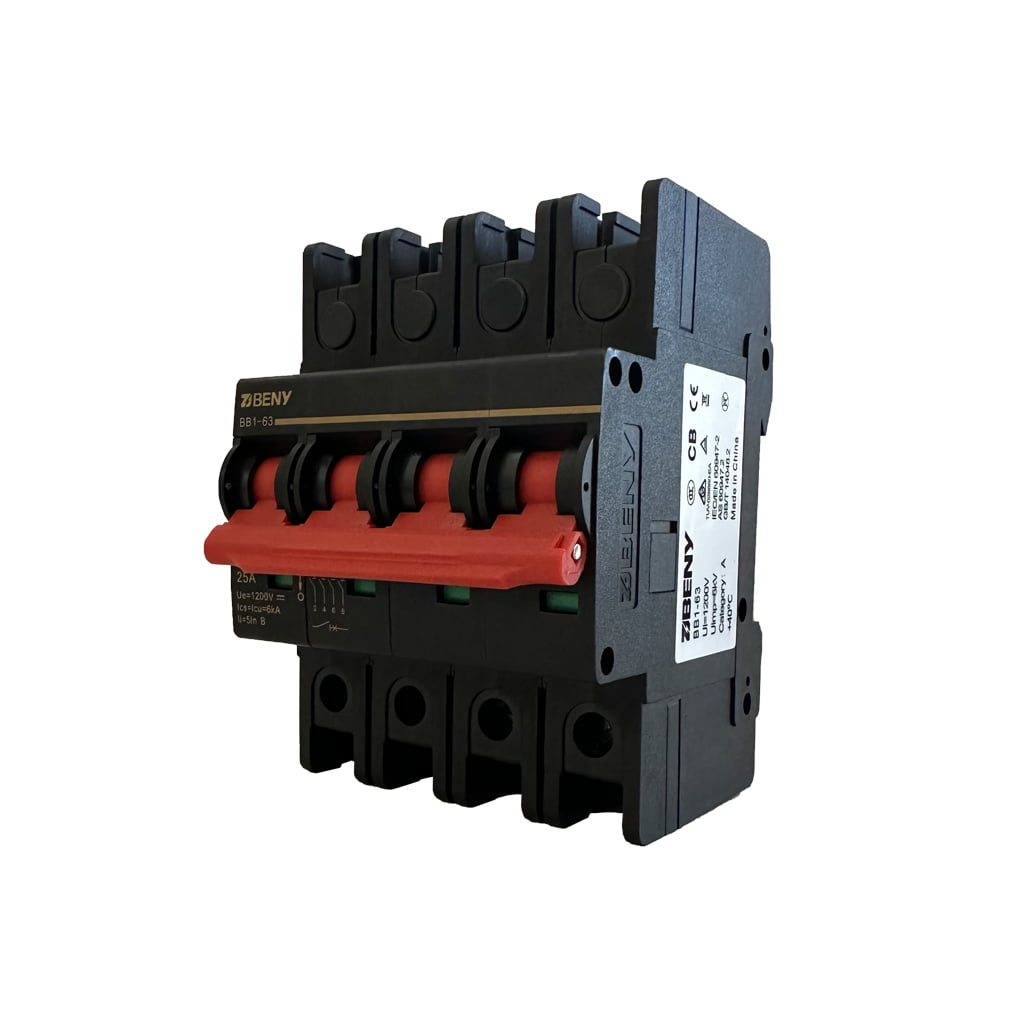

Interruptor DC BENY BB1-63, 1200 V, 25 A, 4 polos (2 entradas - 2 salidas)
Conecta y desconecta con seguridad los circuitos de continua de tu instalación solar
Descripción del producto
El BENY BB1-63 es un interruptor de corriente continua de la serie BB1 del fabricante BENY, especialista en protecciones para energía solar. Se instala en el lado de continua de una instalación fotovoltaica, entre los paneles y el inversor, para controlar la conexión y desconexión de ese circuito.
Esta versión está preparada para una tensión nominal de 1200 V DC y una corriente nominal de 25 A, con una tensión de aislamiento de 6 kV. Sus 4 polos se distribuyen en 2 entradas y 2 salidas, lo que permite actuar a la vez sobre el positivo y el negativo del circuito.
Para el usuario, contar con un elemento de corte en continua significa poder dejar sin tensión el cableado de los paneles antes de revisar o sustituir el inversor, algo imprescindible porque los módulos solares generan tensión siempre que reciben luz.
Por qué elegir este producto
Hasta 1200 V DC
Adecuado para las tensiones de las cadenas fotovoltaicas actuales.
4 polos 2 IN - 2 OUT
Actúa sobre positivo y negativo del circuito de continua en una sola maniobra.
Alto nivel de aislamiento
Tensión de aislamiento de 6 kV según las especificaciones del producto.
Especialista en solar
BENY fabrica protecciones específicas para instalaciones fotovoltaicas y de almacenamiento.
3 años de garantía
BENY garantiza sus productos durante 3 años desde la fecha de compra.
Especificaciones técnicas
Datos eléctricos
Otros datos
¿Por qué hace falta un interruptor específico para corriente continua?
En corriente alterna, la tensión pasa por cero 100 veces por segundo, lo que ayuda a apagar el arco eléctrico que se forma al abrir un contacto. En corriente continua eso no ocurre: la tensión es constante y el arco tiende a mantenerse. Por eso los aparatos de corte para instalaciones solares se diseñan y especifican expresamente para continua y para una tensión determinada.
El BB1-63 indica 1200 V DC de tensión nominal y 25 A de corriente nominal. Es importante que la tensión máxima de tus strings, calculada en condiciones de frío, y su corriente queden dentro de esos valores.
Beneficio para ti: Un corte de continua adecuado a la tensión de tus paneles, para trabajar sobre la instalación con seguridad.
Aplicaciones recomendadas
Lado DC de instalaciones solares
Conexión y desconexión del circuito entre los paneles y el inversor.
Inversores solares
Corte de la continua antes de revisar, desconectar o sustituir el inversor.
Cuadros de protección DC
Integración en cajas y cuadros de continua de instalaciones residenciales y comerciales.
Preguntas frecuentes
¿Qué tensión y corriente admite?
1200 V DC de tensión nominal y 25 A de corriente nominal.
¿Qué significa 2 IN - 2 OUT?
Que sus 4 polos se reparten en dos entradas y dos salidas, para actuar a la vez sobre el positivo y el negativo del circuito de continua.
¿Qué es la tensión de aislamiento de 6 kV?
Es el valor de aislamiento indicado en las especificaciones del producto, relacionado con la capacidad del aparato para soportar tensiones elevadas sin perforación del aislamiento.
¿Sustituye a los fusibles de string?
Consulta con tu instalador el esquema de protecciones completo. En instalaciones con varios strings en paralelo suelen ser necesarias protecciones por string adicionales.
¿Sirve para corriente alterna?
Está especificado para corriente continua en instalaciones solares.
¿Qué garantía tiene?
BENY ofrece 3 años de garantía desde la fecha de compra frente a defectos de piezas o materiales.
¿Tengo dudas sobre si es adecuado para mi instalación?
Envíanos los datos de tus paneles (tensión en circuito abierto, corriente de cortocircuito y número de strings) y nuestro equipo técnico te ayudará a comprobarlo.
Garantía y certificaciones
Garantía del fabricante Zhejiang Benyi Electrical Co., Ltd. de 3 años desde la fecha de compra.
