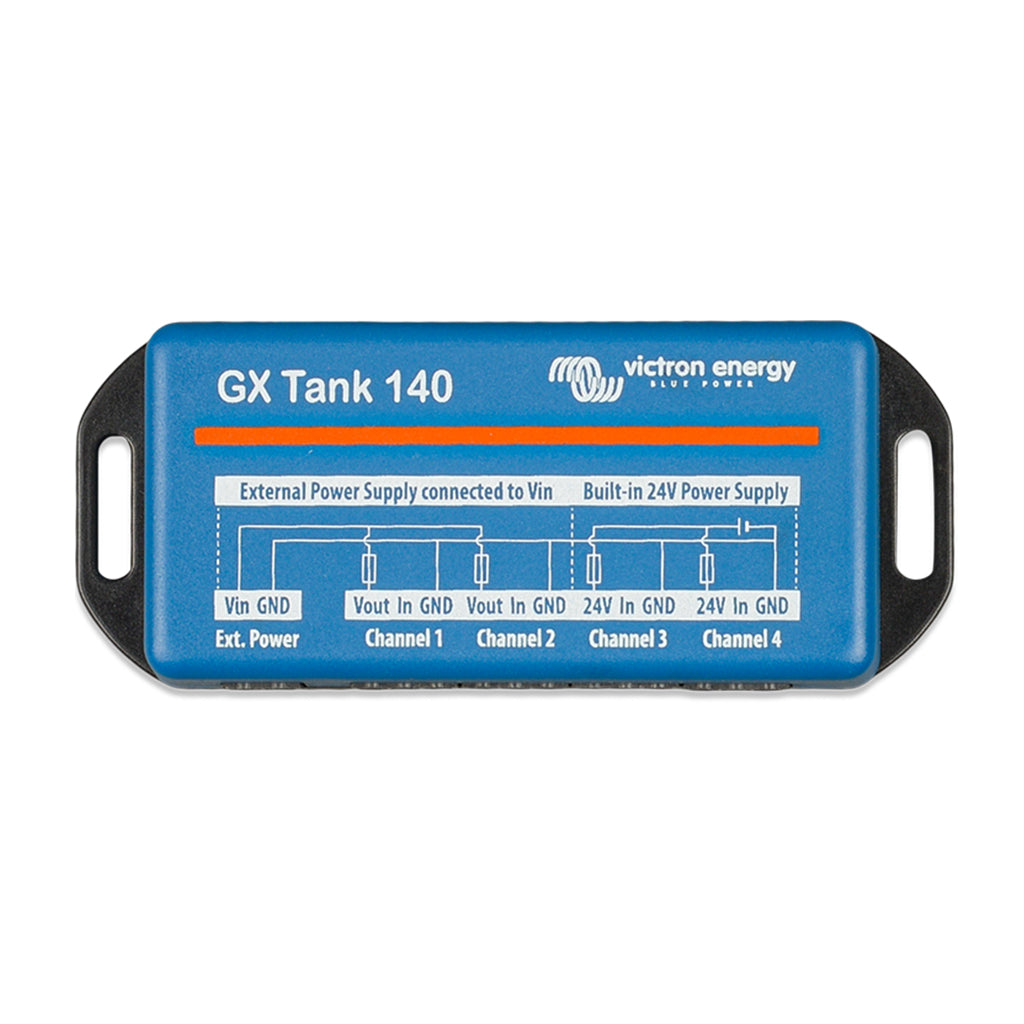

Victron GX Tank 140 interfaz de 4 sensores de depósito 4-20 mA / 0-10 V
Controla el nivel de agua, combustible o aguas grises de hasta cuatro depósitos desde tu dispositivo GX y VRM.
Descripción del producto
El Victron GX Tank 140 es un accesorio que permite conectar hasta cuatro sensores de nivel de depósito a un dispositivo GX de Victron, como el Cerbo GX. Así puedes ver cuánto queda en los depósitos de agua potable, combustible, aguas grises o negras de tu autocaravana, barco o instalación directamente en la pantalla del sistema, en la consola remota de tu red local y en el portal VRM.
Admite sensores con salida de corriente de 4 a 20 mA y sensores con salida de tensión de 0 a 10 V, e incluso ambos tipos combinados en la misma unidad. El rango de entrada es configurable, por lo que también se pueden conectar sensores de 0 a 5 V. Se conecta al GX mediante su cable USB fijo de 1,5 m y se alimenta desde ese mismo puerto.
Simplifica mucho el cableado: los canales 3 y 4 disponen de una fuente interna de 24 V para alimentar los sensores sin fuente adicional, y los canales 1 y 2 distribuyen la alimentación de una fuente externa. Además, junto con el relé del dispositivo GX, permite el control automático de una bomba de trasiego con niveles de arranque y parada configurables.
Por qué elegir este producto
Cuatro depósitos a la vista
Monitoriza hasta cuatro depósitos en la pantalla del GX, en la vista de barco y autocaravana, en la consola remota y en VRM.
Sensores de corriente y tensión
Compatible con sensores de 4-20 mA y de 0-10 V, combinables en la misma unidad y con rango de entrada configurable.
Cableado más sencillo
Fuente interna de 24 V en los canales 3 y 4 y alimentación por USB: no necesitas una fuente adicional para esos sensores.
Control de bomba
Con el relé del dispositivo GX puedes automatizar una bomba de trasiego con niveles de arranque y parada.
Alarma de fallo de sensor
Detecta cuándo la señal sale del rango normal, para distinguir un depósito vacío de un sensor averiado.
Especificaciones técnicas
Entradas
Alimentación y conexiones
Configuración en el dispositivo GX
¿Cómo funciona un sensor de nivel 4-20 mA o 0-10 V?
Los sensores de nivel profesionales convierten la altura del líquido en una señal eléctrica. Los de corriente envían entre 4 mA (depósito vacío) y 20 mA (lleno); los de tensión, entre 0 y 10 V. El GX Tank 140 lee esa señal y el dispositivo GX la transforma en un porcentaje y en litros, según los valores de vacío y lleno que configures.
Como el líquido se mueve al conducir o navegar, la lectura se promedia durante el tiempo que elijas. Y si tu depósito no es regular, puedes definir su forma con hasta 10 puntos para que el volumen mostrado sea más exacto.
Beneficio para ti: Sabes en todo momento cuánta agua o combustible te queda, desde el panel o desde el móvil, sin tener que revisar los depósitos.
Aplicaciones recomendadas
Autocaravanas
Nivel de agua limpia, aguas grises y negras en la vista de autocaravana del GX y en VRM.
Embarcaciones
Control de combustible, agua potable y vivero, con bomba de trasiego automática.
Instalaciones aisladas
Depósitos de agua o gasoil de un generador supervisados a distancia desde VRM.
Preguntas frecuentes
¿Necesito un dispositivo GX?
Sí. El GX Tank 140 es un accesorio que se conecta por USB a un dispositivo GX de Victron, que es donde se configuran y visualizan los depósitos.
¿Qué sensores son compatibles?
Sensores de nivel con salida de 4-20 mA o de 0-10 V (también 0-5 V configurando el rango). Otros tipos de sensor no son compatibles y pueden dañar la unidad. Revisa siempre la ficha del sensor.
¿Necesito una fuente de alimentación externa?
La unidad se alimenta por USB. Los sensores de los canales 3 y 4 se alimentan con su fuente interna de 24 V; para los canales 1 y 2 se usa la entrada Ext. Power.
¿Qué incluye la caja?
La unidad con cable USB fijo de 1,5 m, un bloque de terminales enchufable de 2 vías para alimentación y cuatro bloques de 3 vías para los sensores.
¿Por qué la lectura se queda fija entre el 40 y el 55 %?
Con sensores de corriente, suele indicar que ha saltado el fusible rearmable interno. Revisa el cableado del sensor.
¿Qué cable uso para los sensores?
Se recomienda cable apantallado de pares trenzados, con el apantallado a masa, y separarlo de los cables de potencia de continua y alterna.
¿Puedo controlar una bomba?
Sí, configurando el relé del dispositivo GX como bomba de depósito, con niveles de arranque y parada y modos automático, encendido y apagado.
