Especificaciones Técnicas Detalladas
- Potencia máxima de entrada CC: 30.000 W (sobredimensionamiento 150 %)
- Tensión máxima de entrada CC: 1.100 V
- Tensión mínima de arranque: 200 V
- Tensión nominal CC: 650 V
- Rango de tensión MPPT: 160-980 V
- Número de rastreadores MPPT: 2
- Cadenas por rastreador MPPT: 2
- Corriente máxima de entrada (MPPT1 / MPPT2): 32 A / 32 A
- Corriente máxima de cortocircuito (MPPT1 / MPPT2): 40 A / 40 A
- Seguimiento de sombra: Incorporado (Shadow Tracking)
- Potencia de salida CA nominal: 20.000 VA
- Corriente de salida CA nominal: 30,5 A
- Potencia aparente máxima CA: 22.000 VA (sobrecarga 110 %)
- Corriente máxima CA: 33,6 A
- Configuración de red: 3/N/PE o 3/PE (trifásica)
- Tensiones de red aceptadas: 220/380 V, 230/400 V
- Rango de frecuencia: 50 / 60 Hz
- Factor de potencia desplazamiento: 0,8 inductivo ~ 0,8 capacitivo
- Distorsión armónica total (THDi a plena carga): < 3 %
- Eficiencia máxima: 98,3 %
- Euro-eficiencia: 97,8 %
- Consumo interno en noche: < 1 W
- Protección de sobretensión / subtensión: Integrada
- Aislamiento CC: Supervisión integrada
- Monitorización de red: Integrada
- Monitorización de inyección CC: Integrada
- Protección de corriente residual (RCD): Integrada
- Protección antiislamiento: Integrada
- Protección de sobrecalentamiento: Integrada
- Descargadores de sobretensión (SPD CC/CA): Tipo II / Tipo II
- Protección ARC (detección de arco): Opcional
- Dimensiones (An × Al × Pr): 482 × 417 × 181 mm
- Peso: 26 kg
- Grado de protección: IP66
- Refrigeración: Ventilador inteligente (Smart Fan Cooling)
- Nivel sonoro típico: < 55 dB
- Temperatura de funcionamiento: -30 ºC a +60 ºC (desclasificación por encima de 45 ºC)
- Temperatura de almacenamiento: -30 ºC a +60 ºC
- Altitud máxima de operación: 4.000 m (desclasificación por encima de 3.000 m)
- Humedad relativa: 0-100 %
- Interfaces de comunicación estándar: USB / RS485 / DRM / Pocket WiFi
- Opciones adicionales de comunicación: Pocket LAN / Pocket 4G / Adapter Box
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia y Potencia
- Eficiencia máxima: 98,3 % (certificada)
- Euro-eficiencia: 97,8 %
- Potencia aparente máxima: 22.000 VA (sobrecarga 110 %)
- Capacidad CC: hasta 30.000 W (sobredimensionamiento 150 %)
- Factor de potencia ajustable: 0,8 inductivo ~ 0,8 capacitivo
Límites Operacionales
- Tensión CC máxima: 1.100 V
- Rango MPPT operativo: 160-980 V
- Corriente máxima por MPPT: 32 A (Icc máx. 40 A)
- Temperatura de desclasificación: > 45 ºC
- Altitud de desclasificación: > 3.000 m
Control de Exportación y Monitorización
- Control de exportación de potencia integrado
- Seguimiento de sombras por MPPT incorporado
- Monitorización continua 24 h vía SolaX Cloud
- Actualizaciones de firmware en remoto (OTA)
- Compatible con ajuste inteligente de cargas de bomba de calor (opcional)
Aplicaciones Detalladas y Casos de Uso
Instalaciones Fotovoltaicas Comerciales e Industriales
- Edificios comerciales con demanda trifásica equilibrada de 15-30 kW
- Naves industriales ligeras, almacenes logísticos y oficinas con consumo durante el día
- Autoconsumo trifásico con o sin excedentes vertidos a red
- Cubiertas con paneles en orientaciones múltiples aprovechando los 2 MPPT independientes
- Instalaciones con paneles de alta potencia (> 600 Wp) gracias a los 32 A de corriente por MPPT
Gestión Avanzada de la Inyección a Red
- Control de exportación de potencia integrado para cumplir requisitos de inyección cero o limitada
- Compatible con medidor de red para ajuste dinámico de la generación
- Ajuste del factor de potencia en el rango 0,8 inductivo ~ 0,8 capacitivo
- Certificado para conexión a red según VDE4105, EN 50549, IEC 61727 e IEC 62116
- Comunicación DRM para respuesta a demanda de la red
Instalaciones con Condiciones Ambientales Exigentes
- Montaje en exterior gracias a su grado de protección IP66
- Operación garantizada entre -30 ºC y +60 ºC (desclasificación por encima de 45 ºC)
- Instalaciones en altitudes de hasta 4.000 m sobre el nivel del mar
- Refrigeración inteligente por ventilador que adapta la velocidad a la carga térmica real
- Nivel sonoro inferior a 55 dB, apto para instalaciones próximas a zonas ocupadas
Integración con Sistemas de Monitorización y Automatización
- Pocket WiFi incluido en GRI0863-WIFI; RS485 disponible en ambas referencias
- Plataforma SolaX Cloud para supervisión en tiempo real de producción, tensiones y alarmas
- Actualización de firmware OTA sin desplazamiento del técnico
- Compatible con Adapter Box para integración con sistemas de gestión energética (EMS/SCADA)
- Ajuste inteligente de cargas de bomba de calor para maximizar el autoconsumo (opcional)
Certificaciones y Cumplimiento Normativo Completo
Seguridad Eléctrica
- IEC 62109-1 / IEC 62109-2 — Seguridad de convertidores de potencia para sistemas FV
- IEC 62040 — Requisitos de rendimiento y ensayo
Compatibilidad Electromagnética (EMC)
- EN 61000-6-1 / EN 61000-6-2 — Inmunidad genérica entornos residencial e industrial
- EN 61000-6-3 — Emisiones electromagnéticas entorno residencial
Conexión a Red y Rendimiento
- VDE 4105 / EN 50549 — Normativa de conexión a red (Alemania / Europa)
- IEC 61727 — Características de la interfaz de interconexión con la red
- IEC 62116 — Procedimientos de ensayo antiislamiento
- IEC 61683 / EN 50530 — Medición de rendimiento e MPPT de sistemas FV
- IEC 60068 — Ensayos medioambientales (temperatura, humedad, vibración)
- AS 4777 — Requisitos de conexión a red (Australia / Nueva Zelanda)
- CQC — China Quality Certification Centre
Componentes Compatibles de la Serie X3-PRO
Este inversor pertenece a la serie X3-PRO de SolaX Power. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para completar o ampliar la instalación según las necesidades del proyecto.
Extensión de Garantía
- ACC2082 — Extensión de garantía 5 años X3-PRO-20.0-G2
- ACC2081 — Extensión de garantía 5 años X3-PRO-15.0-G2
Otros Inversores de la Serie X3-PRO
- GRI0858-WIFI — X3-PRO-8K-G2 8.000 W (con WiFi)
- GRI0859-SINW — X3-PRO-10K-G2 10.000 W (sin WiFi)
- GRI0864-SINW — X3-PRO-25K-G2 25.000 W (sin WiFi)
- GRI0865-WIFI — X3-PRO-30K-G2 30.000 W (con WiFi)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas sobre la gama SolaX Power X3-PRO.
STOCK PERMANENTE
ENVÍO 24-48 H
GARANTÍA OFICIAL SOLAX POWER

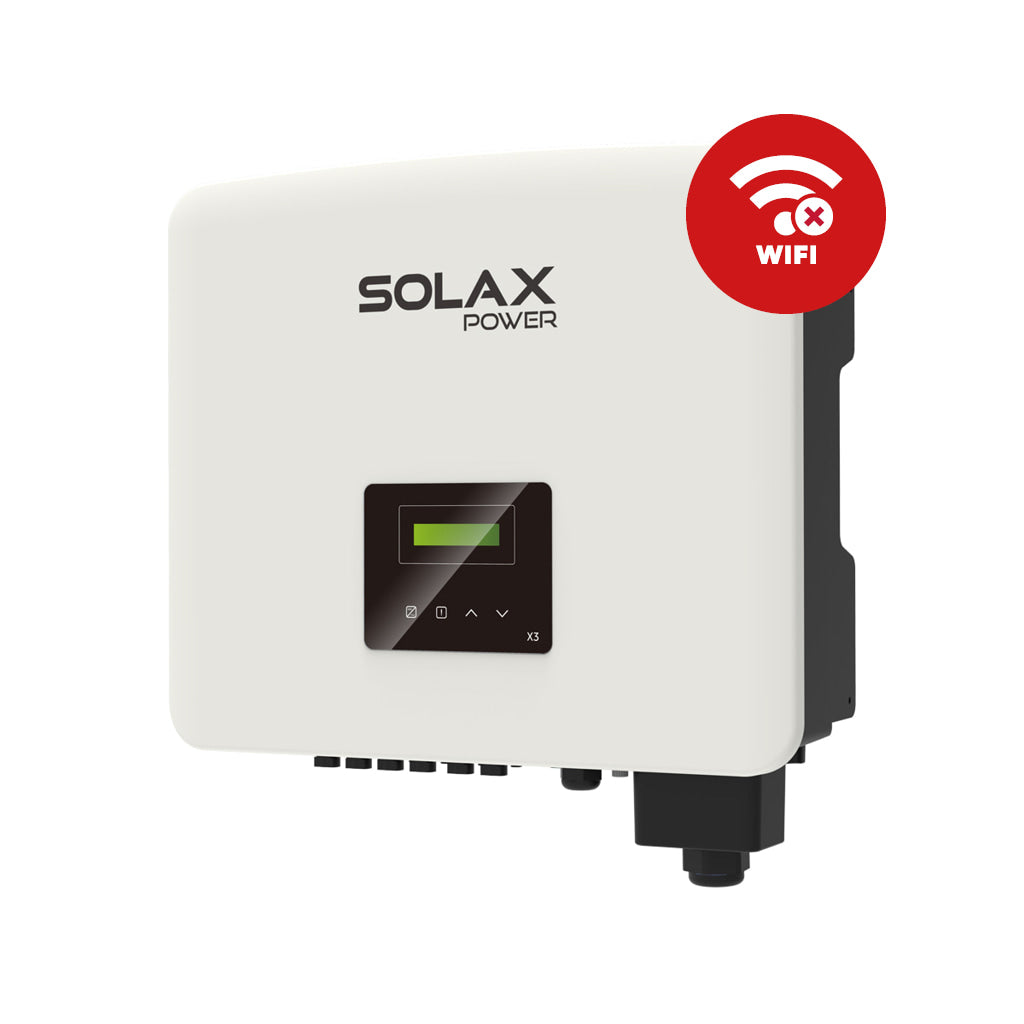

SolaX Power X3-PRO-20K-G2
Referencia: GRI0863-WIFI / GRI0863-SINW | Inversor de Red Trifásico 20 kW
La solución definitiva para autoconsumo trifásico comercial e industrial en aplicaciones que demandan máxima eficiencia energética, versatilidad de comunicaciones y robustez ambiental con certificación IP66.
